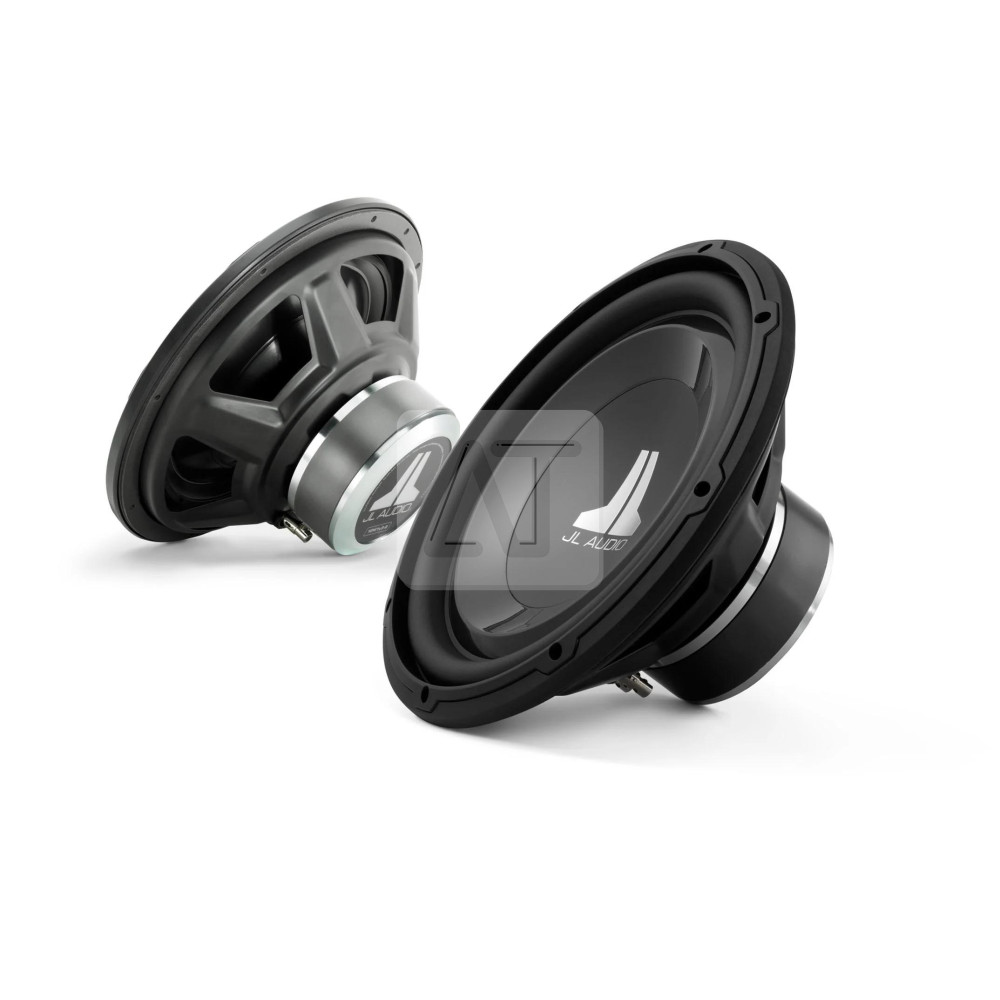

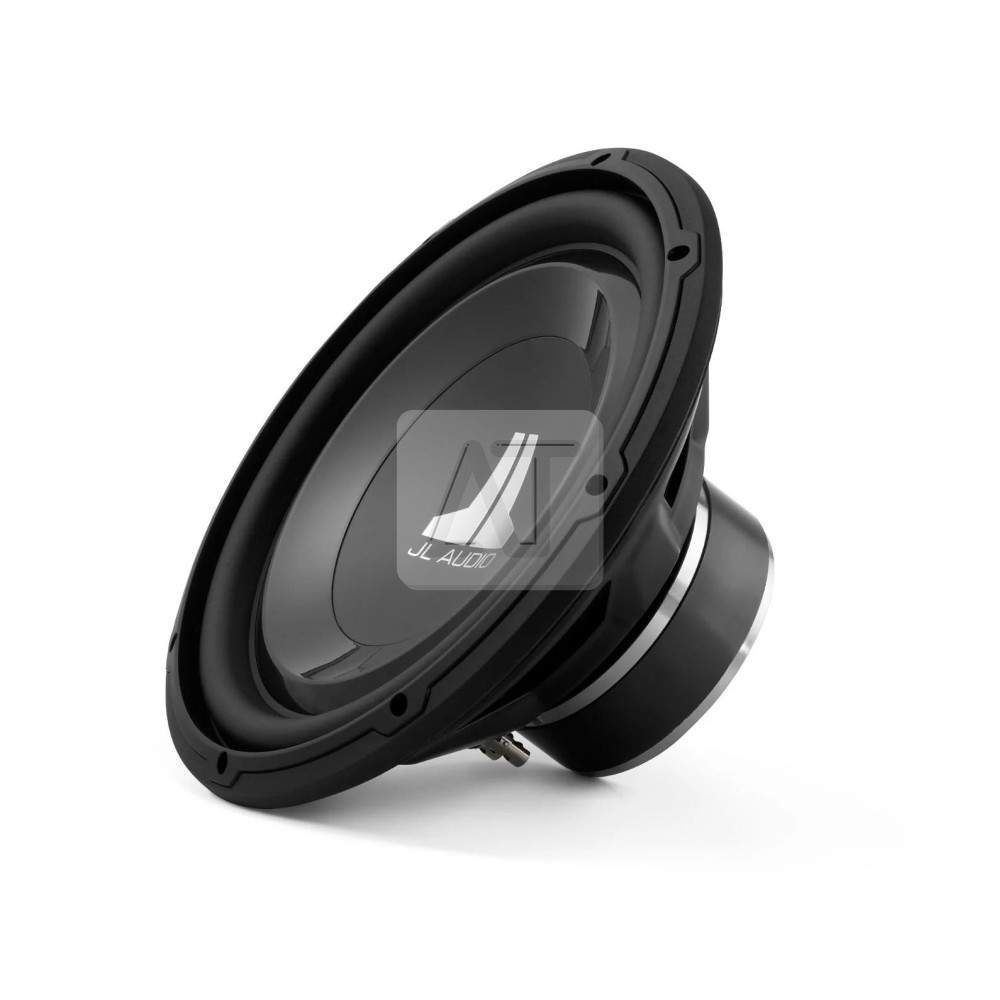

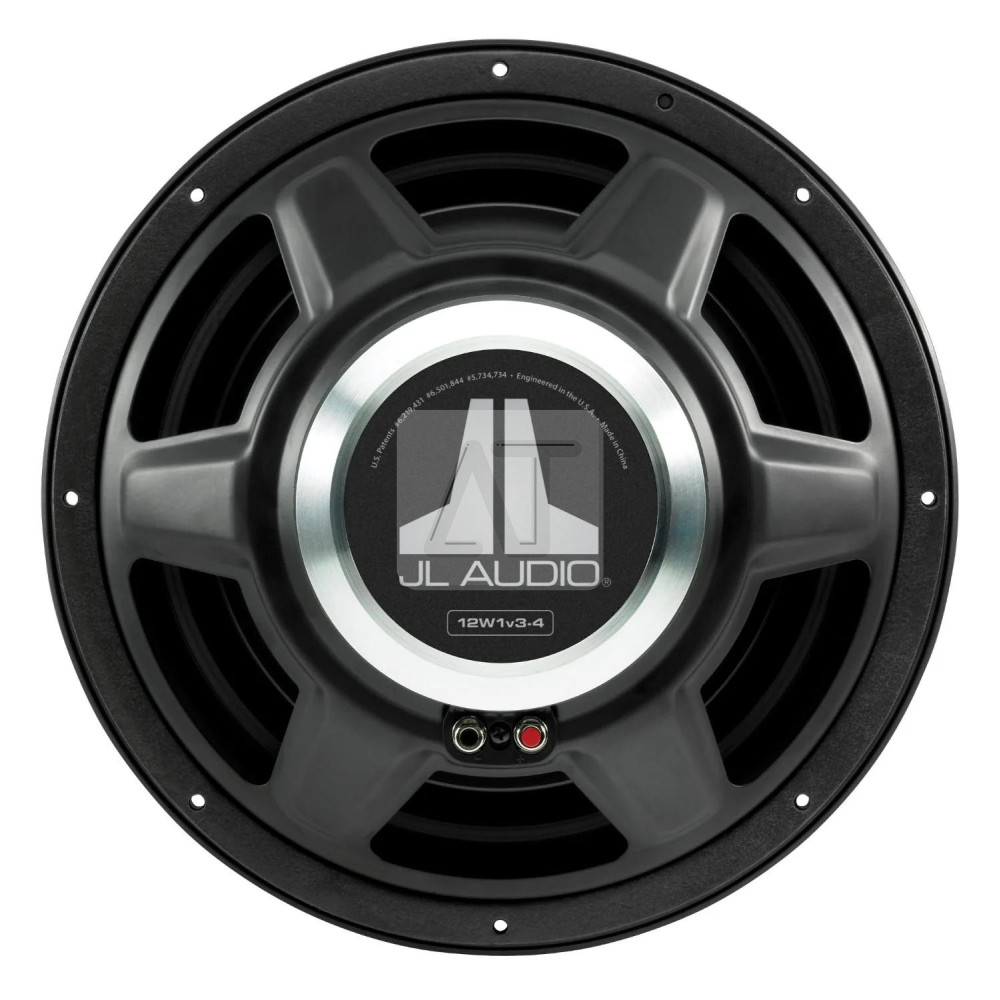

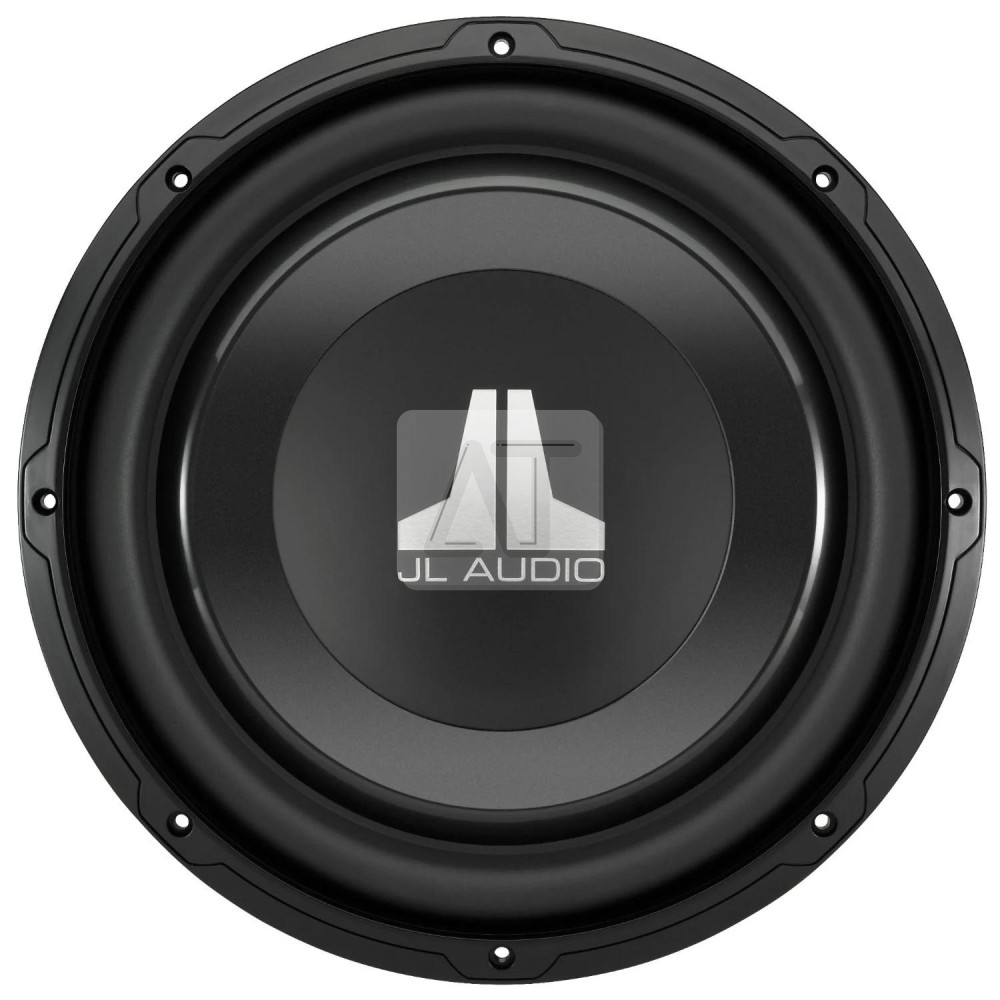

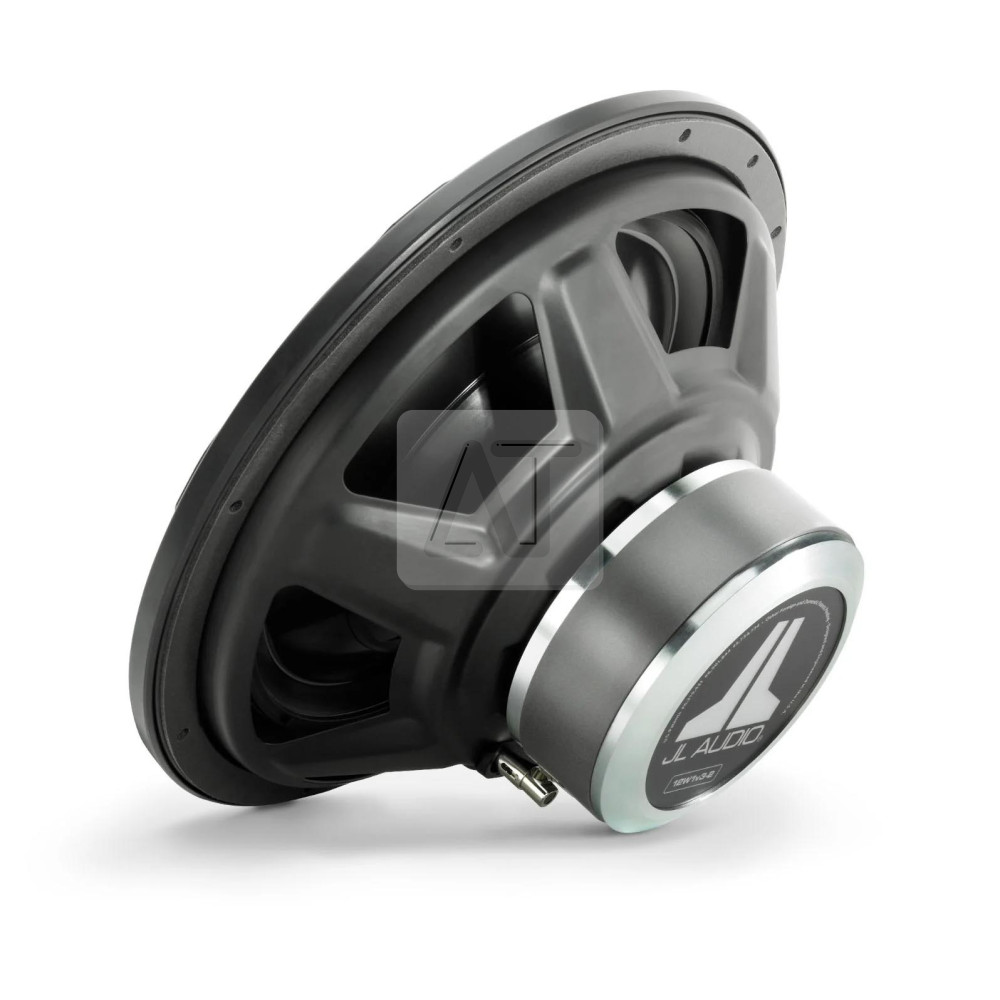

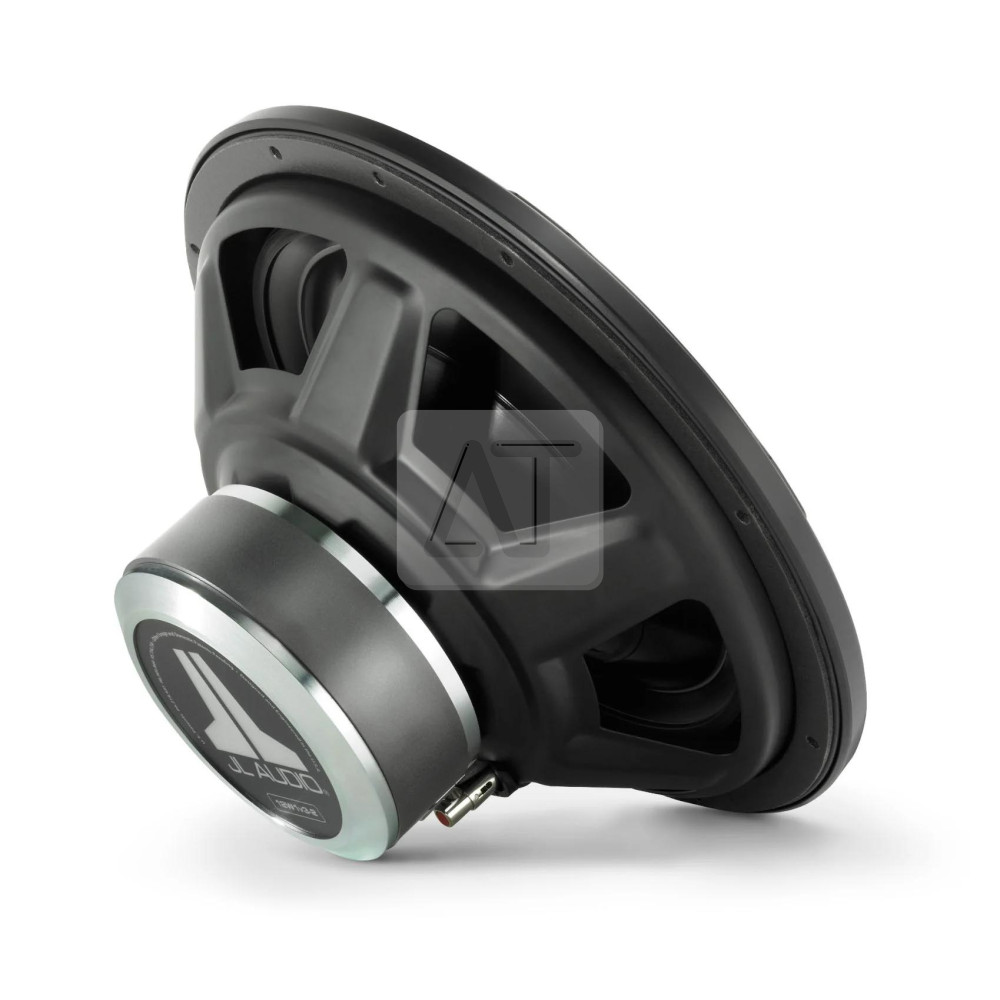

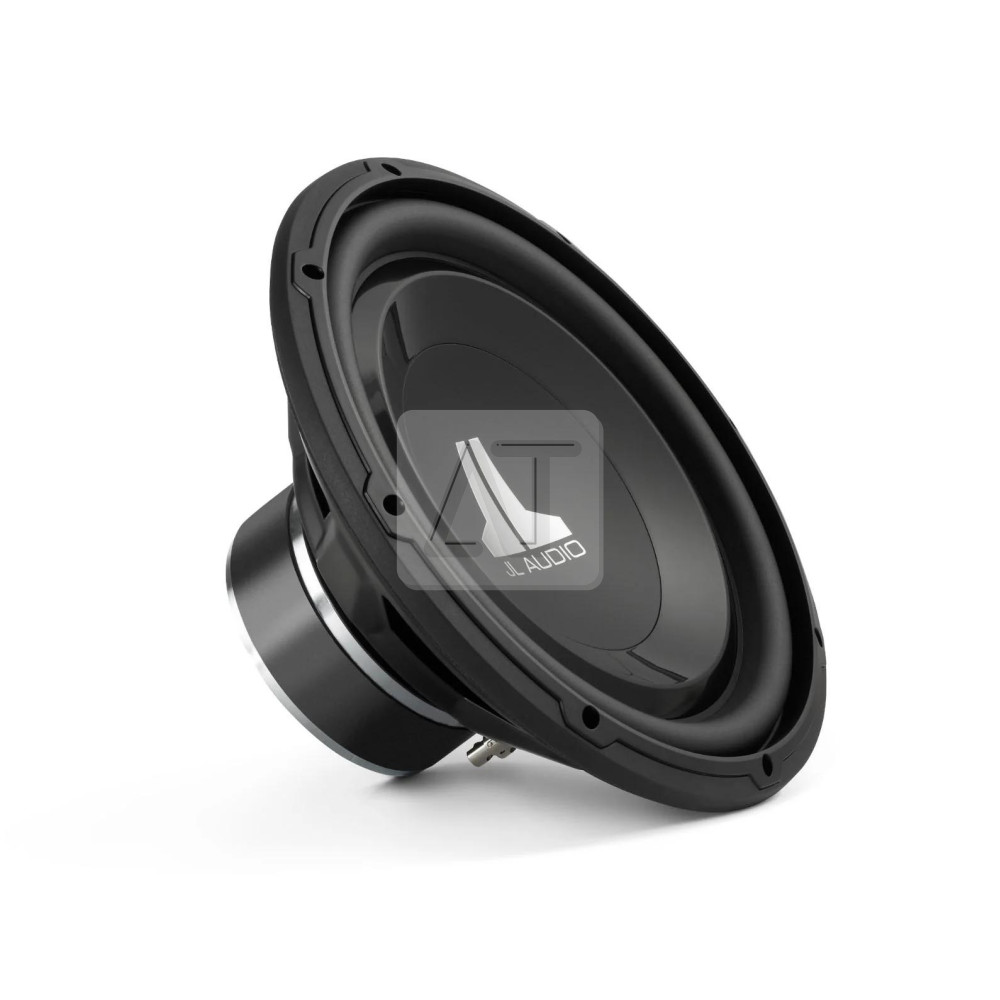

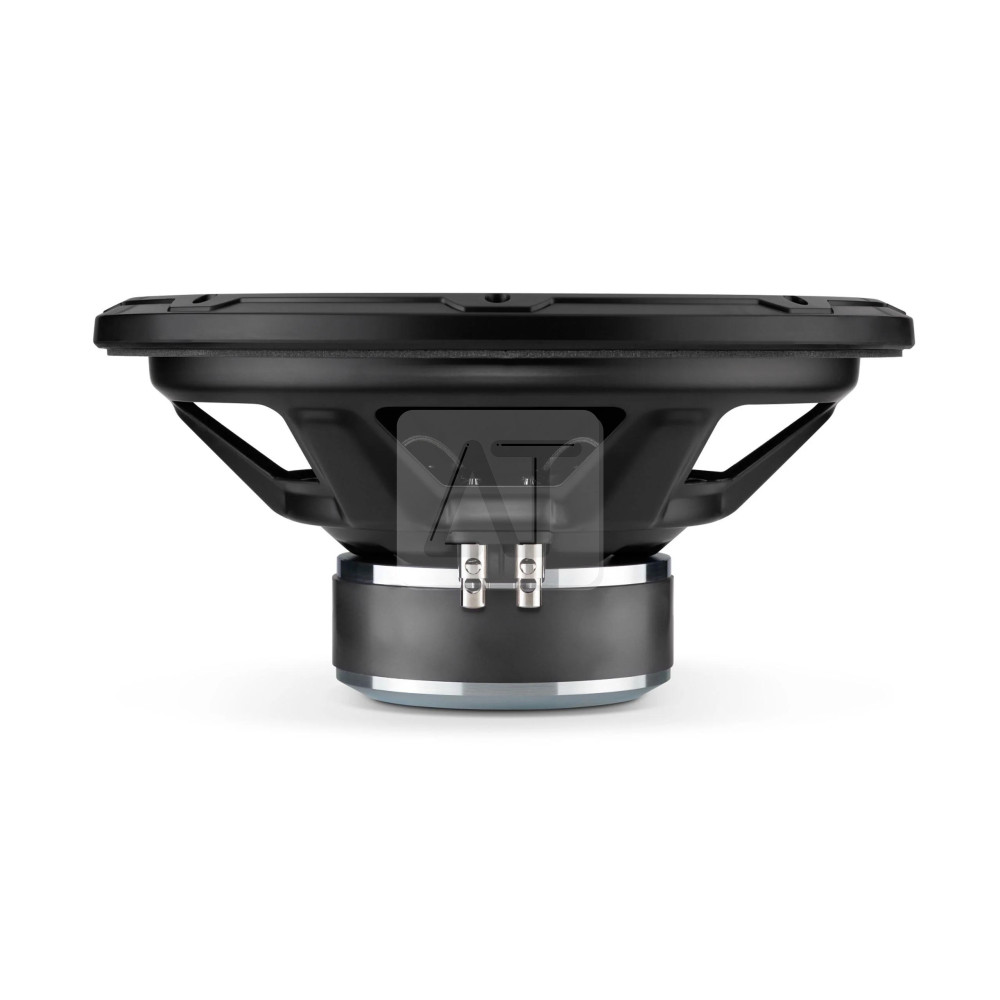

Сабвуфер JL Audio 12W1v3-4

Сабвуферний динамік JL Audio 12W1v3-4 — це легкий 12-дюймовий динамік із чудовою продуктивністю на помірних рівнях потужності. Він має помірну глибину монтажу без вентиляційних отворів, тому задню частину конструкції магніту можна розташувати безпосередньо на межі корпусу. Чудові можливості амплітуди дифузору та лінійність дозволяють йому відтворювати суббасові частоти з приголомшливим розширенням та якістю. Декілька власних технологій JL Audio підвищують продуктивність і надійність.

12W1v3-4 найкраще використовувати з потужністю підсилювача в діапазоні 75 Вт - 300 Вт і оптимізовано для роботи в компактному 1,10 куб. футів (31,5 л) герметичний корпус , рекомендований об'єм фазоінверторного корпусу буде 45,3л та налаштування 32 Гц.

Ідеально підходить для невеликих корпусів середньої потужності.

W1v3 мають багато спільного з нашими сабвуферами топових серій, включаючи наші інноваційні технології VRC™, Elevated Frame-Cooling та Floating Cone Attach Method™. Як і у випадку з флагманськими динаміками JL Audio, при розробці цих низькочастотних динаміків використовувалася запатентована система моделювання DMA від JL Audio, що забезпечує чудову динамічну стабільність та низький рівень спотворень у межах передбачуваного діапазону потужності.

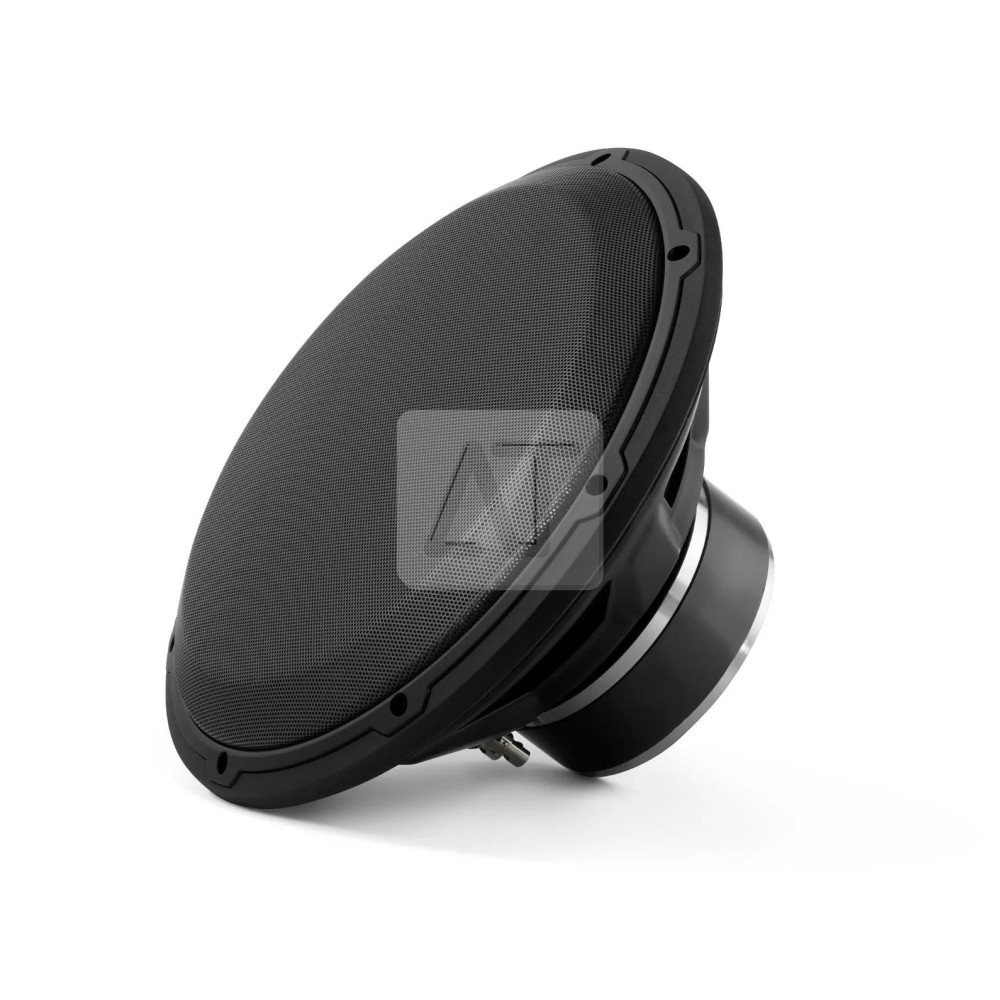

Ефектний литий поліпропіленовий дифузор з чорним слюдяним наповненням доповнений алюмінієвим пилезахисним ковпачком з логотипом JL Audio, що забезпечує стильний зовнішній вигляд, а знімне (можна кастомізувати під вашу інсталяцію) монтажне фланцеве кільце оснащене вставками у вигляді сітки (продаються окремо). Без необхідності використання додаткових сіток.

Всі ці «хороші речі» зібрані разом, щоб забезпечити потужність, якість звуку та надійність, які важко знайти за подвійну ціну!

Технології

Інженерний відділ JL Audio знаходиться на передньому краї досліджень фундаментальної поведінки динаміків. Ми розробили власні системи аналізу та вклали значні кошти у сучасне виробництво та тестування. В результаті з'явилося безліч продуктів, які широко вважаються еталонними стандартами, а також видано безліч патентів США та міжнародних патентів на технології, які покращують та розширюють діапазон якості звуку.

Dynamic Motor Analysis - DMA Optimized Motor

Запатентована система динамічного аналізу двигуна JL Audio є потужним набором систем моделювання на основі FEA, вперше розроблений JL Audio в 1997 році і вдосконалений протягом багатьох років для наукового вирішення проблеми лінійності котушки динаміка. Це призводить до значного зменшення спотворень та точного відтворення перехідних процесів... або простіше кажучи: щільний, чистий, чітко виражений бас.

З 1997 року компанія JL Audio знаходиться в авангарді моделювання котушки та підвісу гучномовців на основі аналізу кінцевих елементів. Це дослідження спрямоване на розшифровку того, що ми називаємо «геномом гучномовця»… проект, спрямований на розуміння істинної поведінки гучномовців під напругою та рухом. Основним компонентом цієї інтегрованої системи є DMA (динамічний аналіз двигуна). Починаючи з сабвуферів 15W3 і W7 наприкінці 1990-х і на початку 2000-х років, DMA відіграла важливу роль у розробці всіх низькочастотних динаміків JL Audio, що продаються сьогодні, включаючи наші компонентні низькочастотні динаміки.

DMA – це система, заснована на аналізі методом кінцевих елементів (FEA). Це означає, що вона бере велику та складну проблему, розбиває її на дрібні елементи рішення для аналізу, а потім збирає дані для формування точного рішення «загальної картини». Прорив DMA полягає в тому, що він фактично враховує вплив потужності через котушку, а також положення котушки/дифузора в рамках аналізу в тимчасовій області. Це дає нам дуже точну модель фактичної поведінки динаміка за реальної потужності, чого не можуть зробити традиційні моделі Тіле-Смолла або інші виміри малої потужності. Оскільки DMA не спирається на стаціонарну модель, він може враховувати зміни в аналізованих елементах схеми. Ці процедури моделювання є інтенсивними і потребують кількох годин.

DMA здатний аналізувати реальний вплив коливань потужності та відхилення на магнітний ланцюг двигуна, зокрема динамічні зміни фіксованого магнітного поля. Це дає надзвичайно цінну інформацію порівняно з традиційним моделюванням, яке передбачає, що «фіксоване» поле, яке створюється в повітряному зазорі магнітом і пластинами двигуна, незмінне. DMA не тільки показує, що це «фіксоване» поле змінюється у відповідь на магнітне поле, яке створюється струмом, що протікає через звукову котушку, а й допомагає нашим інженерам знайти рішення для двигунів, які мінімізують цю нестабільність. Аналіз цієї поведінки має вирішальне значення для розуміння механізмів спотворення двигуна динаміка і проливає світло на аспекти конструкції двигуна, які визначають справді лінійну поведінку:

-Лінійна рухова сила в діапазоні робочого відхилення динаміка

-Постійна сила двигуна як із позитивним, так і з негативним струмом через котушку.

-Стабільна потужність двигуна при різних рівнях прикладеної потужності

Наша здатність повністю аналізувати ці аспекти поведінки двигунів дозволяє нашим інженерам по перетворювачам вносити критичні коригування в конструкції двигунів, у результаті створюються надзвичайно лінійні та високостабільні динамічні системи гучномовців. Результатом є зниження спотворень, покращення перехідних характеристик та чудова якість звуку.

Elevated Frame Cooling

Конструкція Elevated Frame Cooling від JL Audio подає прохолодне повітря через щілини над верхньою пластиною до звукової котушки динаміка. Це не тільки підвищує потужність, а й якість звуку за рахунок мінімізації динамічних зрушень параметрів та стиснення потужності.

Багато динаміків використовують методи вентиляції для покращення охолодження звукової котушки. Зазвичай це досягається за рахунок великих отворів з боків рами трохи нижче за полицю для кріплення хрестовини. Хоча цей низькошвидкісний повітряний потік забезпечує помірний ефект охолодження, він не обдуває звукову котушку безпосередньо або сильно.

Наша конструкція покращує цю техніку охолодження у багатьох відношеннях. При піднятті рами над верхньою пластиною двигуна (за допомогою стійок, вбудованих у нижню частину рами) між нижньою поверхнею рами та верхньою поверхнею верхньої створюється вузький високошвидкісний повітряний шлях. -тарілка. Цей повітряний шлях веде безпосередньо до звукової котушки, а потім повертає вгору повітряну порожнину хрестовини. Використовуючи нагнітальну дію хрестовини через цей сфокусований повітряний шлях, великий обсяг холодного повітря потрапляє безпосередньо на обмотки котушки.

Ще однією важливою перевагою є те, що верхня поверхня верхньої панелі (одна з найгарячіших частин динаміка) безпосередньо піддається впливу потоку повітря, що охолоджує, тоді як у традиційній конструкції вона ізольована від повітряного потоку нижнім фланцем рами. Технологія піднятої рами значно збільшує витримку теплової енергії, зменшує ефекти стиснення і робить це без додаткових деталей.

Floating Cone Attach Method - FCAM™

Ця технологія збірки, розроблена компанією JL Audio, забезпечує правильну геометрію підвіса в зібраному динаміку для кращого контролю ходу і динамічного вирівнювання звукової котушки.

Запатентована компанією JL Audio технологія FCAM™ - це інноваційний метод з'єднання підвіса/дифузора з комплектом звукової котушки/центруючою шайбою. Ця функція допомагає забезпечити концентричність дифузора, центруючої шайбою і звукової котушки без затягування підвісу для досягнення цієї мети. Це дозволяє допускати неминучі незначні відхилення в розмірах виробничих деталей без негативного впливу на цілісність підвісу і центрування котушки при великій амплітуді.

Vented Reinforcement Collar

Вентильований посилений комір JL Audio (VRC™) підвищує жорсткість і стабільність з'єднання дифузор/звукова котушка/центруюча шайба і направляє потік повітря через обмотки звукової котушки для покращення теплових характеристик.

Вентильований армуючий комір (VRC™) є композитною конструкцією, яка вирішує дві проблеми, пов'язані з надійністю.

Зміцнюючи критично важливе з'єднання між дифузором, звуковою котушкою і шайбою, що центрує , VRC значно знижує кількість відмов через руйнування клею або слабкість матеріалу. Це досягається за рахунок значного збільшення площі контакту клею та забезпечення зняття напруги з матеріалу центруючої шайби при екстремальних відхиленнях.

VRC™ має прорізи, які полегшують потік повітря безпосередньо на обмотки звукової котушки. Це зменшує ефекти теплового стиску та підвищує надійність.

Поточні версії VRC™ також включають конструкції захисту від натягу проводів для підвищення механічної надійності.

Insert Molded Suspension / Coil / Terminal Sub-Assembly (U.S. Patent #7,379,558)

Центруючі шайби, звукові котушки, клеми та підвідні проводи попередньо збираються з використанням запатентованого процесу на композитному носії для підвищення точності та надійності.

Звичайний динамік збирається шарами. Іншими словами, кілька деталей збираються і склеюються в кошик послідовно, що призводить до накопичення допусків і ускладнює досягнення оптимальної точності складання.

Запатентований формований тримач центруючої шайби JL Audio надійно з'єднує центруючу шайбу з механічно міцним тримачем, який також включає клемний блок і функції компенсації натягу проводу для підвищення надійності і оптимального вирівнювання деталей. Цей вузол збирається поза корзиною динаміка, що забезпечує оптимальне вирівнювання і цілісність клейового з'єднання. Результатом є точніше зібраний, механічно міцніший гучномовець.

Engineered Lead-Wire System (U.S. Patent #7,356,157)

Ретельно спроектована конструкція та кріплення підвідних проводів забезпечують контрольовану та безшумну поведінку проводів у найекстремальніших умовах.

Управління проводами низькочастотного динаміка з довгим ходом – один із найскладніших аспектів його механічної конструкції. Щоб вирішити цю проблему, багато низькочастотних динаміків з довгим ходом сьогодні покладаються на просте рішення, що полягає в вплетенні проводів, що підводять в центруючу шайбу (задню частину) динаміка.

Найбільша проблема з цим підходом полягає в тому, що поведінка центруючої шайби, що обмежує, відіграє надзвичайно важливу роль у характеристиках низькочастотного динаміка. Свинцеві дроти, прикріплені або вплетені в матеріал шайби, можуть змінити його поведінку, що «розтягується». Дріт з мішури, природно, має меншу «податливість», ніж тканинний матеріал шайби, що призводить до асиметричної поведінки шайби та нерівномірного розподілу напруги по контуру шайби. Точки кріплення дроту також можуть викликати локальні тягнучі та розривні сили в межах руху павука. Таким чином, довговічність стає серйозною проблемою і робить вплетену конструкцію далеко не ідеальною для далеких подорожей.

Хоча традиційна конструкція з «літаючим дротом» не ставить під загрозу лінійність шаби, що центрує, або радіальну стабільність, вона створює свої власні проблеми при використанні низькочастотного динаміка з довгим ходом. Однією із завдань є управління «доторканням дротів до дифузору» поведінкою проводів і забезпечення того, щоб вона не стосувалася дифузора. Інший - переконатися, що дроти не закорочують один одного або корпус низькочастотного динаміка.

Щоб подолати ці проблеми, JL Audio розробила літаючі проводи, що підводять, у поєднанні з ретельно спроектованими вхідними і вихідними опорними конструкціями, вбудованими в роз'єми і обмотку звукової котушки. Деякі моделі також оснащені проводами в оболонці, що ще більше знижує ймовірність короткого замикання. Результатом є бездоганна поведінка проводів з великим відхиленням, виняткова надійність та відсутність будь-яких компромісів, властивих системі плетених проводів. Створення низькочастотних динаміків у такий спосіб вимагає набагато більше праці та складності деталей, ніж простіший підхід із вплетенням, але виграш полягає у зменшенні спотворень, зменшенні механічного шуму та підвищенні надійності.
