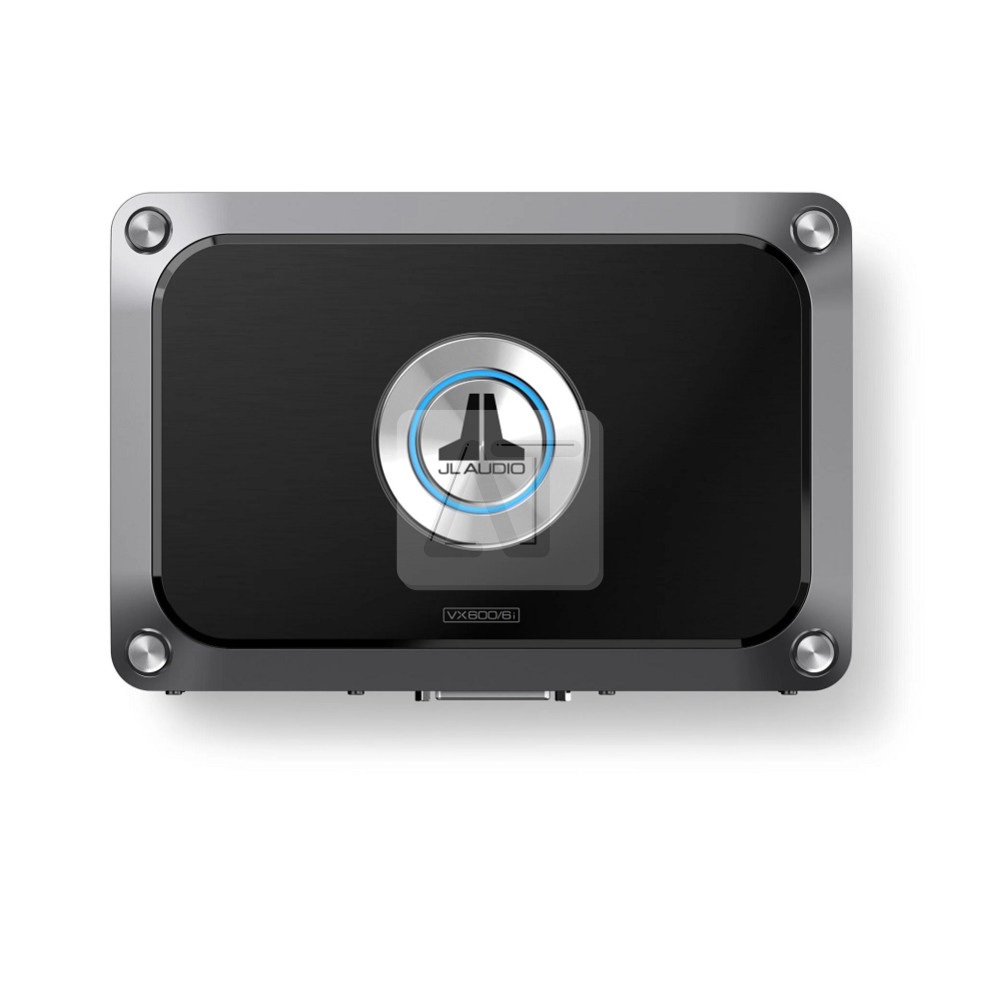

Процесорний 6-канальний підсилювач JL Audio VX600/6i

JL Audio VX600/6i- це 6-канальний повнодіапазонний підсилювач класу D з інтегрованим DSP процесором.

Розроблений для спрощення встановлення якісної аудіосистеми, кожен підсилювач серії VXi поєднує в собі нашу передову технологію комутаційного підсилення NexD2™ з повнофункціональним вбудованим цифровим процесором сигналу (DSP).

Завдяки технології другого покоління NexD2™, підсилювач VX600/6i забезпечує до 75 Вт на канал при 4 Ом або 100 Вт на канал при 2 Ом. У режимі мостового підключення (bridge) до 4 Ом він видає потужні 200 Вт x 3 канали.

Технологія NexD2™ у цьому підсилювачі керується DSP і має зменшену зону зворотного зв’язку з використанням вихідних транзисторів DirectFET™ для досягнення видатної чистоти звучання, наднизького рівня шумів і виняткової ефективності. Компактний корпус підсилювача має всі з'єднання з одного боку для максимально зручного монтажу у вузьких просторах.Замість традиційних регуляторів і перемикачів, усі налаштування підсилювача та функції DSP виконуються через зовнішній пристрій (ПК, планшет або смартфон) з встановленим відповідним програмним забезпеченням JL Audio TüN®.

Комплектація:

-Конектор живлення (для кабелю 2 AWG)

-Шлейф аналогового входу/Pre-Out

-2 шлейфи для виходів на динаміки

-USB-кабель A/B довжиною 6 футів (приблизно 1,8 м)

Основні особливості:

Безпрецедентна DSP-технологія налаштування:

-Потужний DSP дозволяє оптимізувати таймінг, частотну характеристику та рівень сигналу кожного каналу для виняткової якості звуку.

-Програмне забезпечення TüN™ забезпечує швидке та зручне налаштування завдяки інтуїтивно зрозумілому інтерфейсу. Доступне безкоштовно для комп’ютерів і більшості мобільних пристроїв.

Підсилювальна технологія 2-го покоління NexD2™:

-Високошвидкісна технологія комутації забезпечує еталонну якість та ефективність.

-DSP-синхронізоване живлення та вихідні канали забезпечують звук світового рівня з мінімальним шумом і спотвореннями.

Надзвичайно гнучкі аналогові та цифрові входи/виходи:

-Диференційовані аналогові входи приймають сигнали високого рівня до 16 В RMS, включно зі штатними аудіосистемами. Відмінне придушення шумів, таких як гул генератора.

-Оптичний цифровий вхід (Toslink) дозволяє підключити цифрові джерела S/PDIF без A/D перетворення. Підтримка до 24 біт / 192 кГц.

-Pre-Out виходи (аналогові та цифрові): RCA (макс. 4 В RMS) і оптичний вихід Toslink (24 біт / 96 кГц).

-Автоматичне вмикання через визначення сигналу або DC-зміщення.

JLid™: Система командного управління з мережевими можливостями:

Протокол JL Audio JLid™ забезпечує інтерфейс управління та комунікацію між підсилювачами серії VXi та додатковими аксесуарами:

-DRC-100 / DRC-205: цифрові пульти дистанційного керування — перемикання пресетів DSP та регулювання гучності прямо з водійського сидіння.

-VXi-BTC Bluetooth® Communicator: бездротове з’єднання для налаштування підсилювача через сумісний iOS® або Android® пристрій.

-VXi-HUB: оптичний мережевий хаб, що дозволяє з’єднувати до шести підсилювачів VXi з повним керуванням системи та вибором пресетів. Можна з’єднати до двох хабів для керування десятьма підсилювачами.

Пропонуючи безпрецедентну потужність налаштування та гнучкість, підсилювачі VXi поєднують у собі технологію високошвидкісної комутації NexD2™ другого покоління JL Audio з потужним процесором цифрових сигналів, і все це в компактному, гарному корпусі.

В основі кожного підсилювача VXi лежить триядерний процесор AKM® DSP із індивідуальною конфігурацією. Цей потужний DSP не тільки забезпечує потужні можливості налаштування, але також допомагає покращити аудіопродуктивність підсилювача, діючи як головний тактовий сигнал для секцій повнодіапазонного аудіопідсилювача. Подальший приріст продуктивності підсилювача був досягнутий завдяки конструкціям вихідного сигналу, вихідним пристроям DirectFET® і тісно пов’язаним вихідним батареям конденсаторів. Результатом є новий рівень продуктивності підсилювача класу D із надзвичайною ефективністю, надійною подачею живлення та якістю звуку світового класу.

Трьохядерний механізм DSP має достатню потужність для забезпечення повного набору потужних функцій обробки сигналів. Вони включають потужне перемикання входів, маршрутизацію та мікшування, що дозволяє використовувати широкий діапазон джерел і конфігурацій. Окремим каналам або групам каналів можна призначити декілька варіантів параметричного вирівнювання. Також включено для кожного вихідного каналу підсилювача та аналогових попередніх виходів: фільтри високих і низьких частот, затримку, фільтр повного проходу, полярність і налаштування вихідного рівня. Оптичні цифрові виходи попереднього сигналу мають можливість еквалайзера та контролю рівня цифрового потоку.

Замість використання традиційних ручок керування та перемикачів, підсилювачі VXi легко налаштовуються з сидіння водія за допомогою програмного забезпечення TüN™ від JL Audio на сумісному комп’ютері чи планшеті.

Технології

Усі моделі підсилювачів VXi оснащені дуже повним пакетом цифрової обробки сигналу (DSP), включаючи еквалайзер, затримку, маршрутизацію сигналу кросовера, мікшування та багато іншого.

NexD2™ Switching Technology

Технології підсилення NexD2™ від JL Audio — це наступний рівень розвитку вже визнаної платформи підсилювачів класу D. Завдяки використанню новітніх компонентів і вдосконалених схемотехнічних рішень, вдалося суттєво підвищити чистоту звучання та ефективність.

Технології комутації NexD2™ є еволюцією нашої відомої технології NexD™ класу D, що мають помітні покращення в таких аспектах, як:

-Чистота звучання.

-Коефіцієнт корисної дії (ефективність).

-Зниження рівня електромагнітних перешкод (випромінюваного шуму).

У технології NexD2™ використовуються новітні джерела живлення та вихідні компоненти, які надзвичайно компактні та поверхнево-монтовані. Ці елементи — DirectFET™ від Infineon® — базуються на сучасній MOSFET-технології, мають зменшений корпус, покращуючи пропускну здатність струму та загальну ефективність. Металевий корпус оптимізує відведення тепла та знижує рівень шуму.

Окрім новітніх напівпровідникових компонентів, NexD2™ використовує оптимізовану компоновку схем. Завдяки принципу "мінімального замкненого контуру", конденсатори розташовані максимально близько до вихідних секцій, а довжина зворотних шляхів заземлення зведена до мінімуму. Це суттєво зменшує взаємний вплив каналів, покращує розділення, знижує спотворення і електромагнітні перешкоди.

У багатоканальних підсилювачах серії VXi ми також використали потужність вбудованого DSP, щоб синхронізувати всі канали через головний тактовий генератор DSP. Це усуває небажані взаємодії між каналами, які можуть виникати через варіації частоти комутації. Підсилювачі NexD2™ мають надзвичайно компактні розміри, високу ефективність та забезпечують рівень звучання, що задовольнить навіть найвимогливіших слухачів.

Advanced Rollback Protection

Ексклюзивна система Advanced Rollback Protection від JL Audio контролює температурний стан підсилювача та регулює його роботу, щоб уникнути небажаних вимкнень через перегрів.

Якщо підсилювач JL Audio, оснащений системою Advanced Rollback Protection, досягає небезпечної температури, спеціальна схема знижує пікову вихідну потужність (без зміни коефіцієнта підсилення), поки пристрій не охолоне до безпечного рівня.Про перегрів зазвичай сигналізує червоний індикатор "Thermal" або "Status". У підсилювачах серії VXi червоним блиматиме світлодіодне кільце.

Як тільки температура стабілізується, система автоматично відновлює повну пікову потужність, а індикатор повертається до нормального стану.

У більшості випадків робота Advanced Rollback Protection є непомітною на слух, але вона гарантує безперервне відтворення музики навіть у найскладніших умовах експлуатації.

Differential-Balanced Inputs

Диференціально-балансні входи JL Audio розроблені для боротьби з наводками (фоновим шумом), який є поширеною проблемою в автомобільних і морських аудіоустановках. Ця технологія дозволяє використовувати звичайні кабелі RCA, одночасно забезпечуючи багато переваг справжнього збалансованого з’єднання та приймаючи широкий діапазон рівнів вхідного сигналу.

Сучасні автомобілі оснащені складною електронікою, здатною генерувати шум і перешкоди, які можуть проникати в звуковий тракт, псуючи враження від прослуховування.

Більшість аудіообладнання використовує для прийому аудіосигналів односторонні гнізда RCA із заземленням. Це означає, що екран RCA підключається безпосередньо до заземлення сигналу. Це проста, економічно ефективна конструкція вводу, яка добре працює для коротких циклів у безшумних середовищах. У більш шумному середовищі цей метод не може усунути синфазний шум, який може бути на обох провідниках RCA (екран і центральний провідник).

Маючи на пристрої більше ніж один екран RCA із заземленням на корпуси, односторонні вхідні конструкції також більш чутливі до контурів заземлення. Якщо шум присутній на обох провідниках, коли екран підключено з заземленням, вхідний підсилювач посилить шум відносно заземленого екрану RCA. Якщо є кілька з’єднань RCA або будь-які інші провідники, які піддаються впливу магнітного поля, це призведе до посилення різниці потенціалів у контурі RCA на заземленому RCA у вигляді шуму (класичний контур заземлення).

Диференційно-збалансовані вхідні схеми JL Audio вимірюють центральний контакт RCA-з’єднання відносно екрану RCA, навіть якщо екран не під’єднано до землі, і навіть коли напруга в обох провідниках змінюється відносно заземленню. Оскільки як центральний провідник, так і екран мають високий опір заземлення на вході, контур заземлення не може бути сформований, оскільки немає струму, який би викликав напругу у вигляді шуму. Це однаково добре працює як з диференційно-симетричними, так і з незбалансованими джерелами сигналу, що робить цю вхідну архітектуру сумісною з усім стандартним автомобільним і морським аудіообладнанням, що використовує стандартні неекрановані кабелі RCA з витою парою. Не потрібні спеціальні кабелі, на відміну від повністю збалансованих з’єднань, які використовуються в професійних аудіосистемах.

Ще одна перевага дизайну диференціально-збалансованого входу полягає в тому, що він легко приймає сигнали низького та високого рівнів від різноманітних заводських виходів головного пристрою та підсилювачів, у тому числі однотактних джерел із «заземленням», а також збалансованих або незбалансованих «мостових або BTL». Це усуває потребу в лінійних вихідних перетворювачах (LOC) у більшості варіаціях встановлення.

Виникає очевидне запитання: «Чому не всі автомобільні аудіопідсилювачі використовують диференціально-балансні входи?» Відповідь проста: коштує дорожче. Виконання належної диференційно-симетричної вхідної секції вимагає більше компонентів кращої якості, ніж базова однотактова конструкція, тому ви, як правило, не знайдете їх на менш дорогих підсилювачах.

JLid™

JLid™ — це протокол JL Audio для цифрових контролерів та комунікації налаштувань між пристроями (не для аудіосигналів).

JLid™ забезпечує двосторонню комунікацію для ряду аксесуарів, включаючи наступні:

-Провідні системні контролери: DRC-100, DRC-200, DRC-205, M-DRC-50.

-Мережеві аксесуари: VXi-HUB, MVi-HUB.

-Бездротовий Bluetooth® комунікатор: VXi-BTC.

Процесори JL Audio FiX® та TwK® мають один порт JLid™, призначений для підключення провідного контролера. Підсилювачі JL Audio VXi та MVi мають потужні можливості для мережевого підключення через JLid™, що дозволяє здійснювати централізоване керування кількома підсилювачами в системі. Це дає можливість користувачу регулювати рівні (гучність, фейдер, баланс, рівень зони) та легко вибирати з кількох налаштувань DSP для всієї групи підключених підсилювачів. Кожен підсилювач VXi оснащений окремими портами JLid™ Control та JLid™ Comm. Підсилювачі MVi з DSP мають один порт JLid™ Comm. Детальнішу інформацію можна знайти в інструкціях кожного продукту та в нашому Центрі допомоги.

З'єднання JLid™ здійснюється через стандартні кабелі CAT-5e.
